Šoninis spaustukas - H30 su įžeminimo kaiščiu PV-03-32 (1)

Prieinamumas: Sandėlyje (didelis kiekis)

Pristatymas per: 7 Darbo dienos

Svoris: 0.02 kg

Kaina/ vnt.: 252 729,48 € 252729.48

įsk. 21% PVM, be pristatymo išlaidų

Kaina be PVM/ vnt.: (208 867,34 €)

be 21% PVM, be pristatymo išlaidų

Sutaupykite daugiau pinigų naudodami didesnes pakuotes!
Kuo didesnis pakuotės vienetas, tuo mažesnė vieneto kaina!

* Pakuotės Parinktys:

Vnt.:
Pakuotė: 250 vienetų:
Pakuotė: 5000 vienetų:
Pakuotė: 10000 vienetų:

kiekis vnt.

prekės nėra

pridėti į norų sąrašą

* - Privalomas laukas

Įvertinimas:

Pardavėjas: Synerga

Prekės kodas: PV-03-32

rekomenduoti draugui

Aprašymas

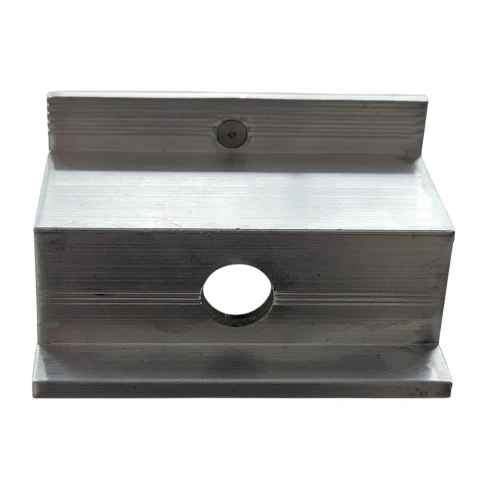

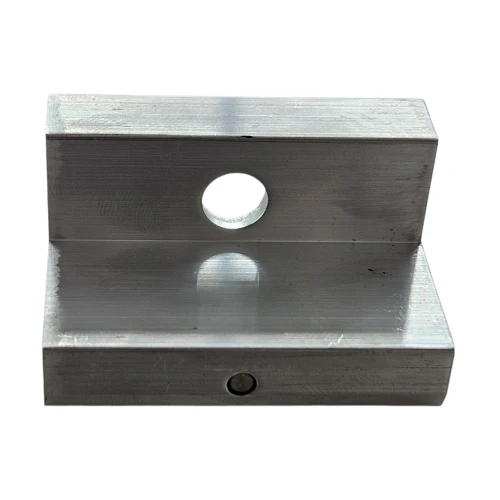

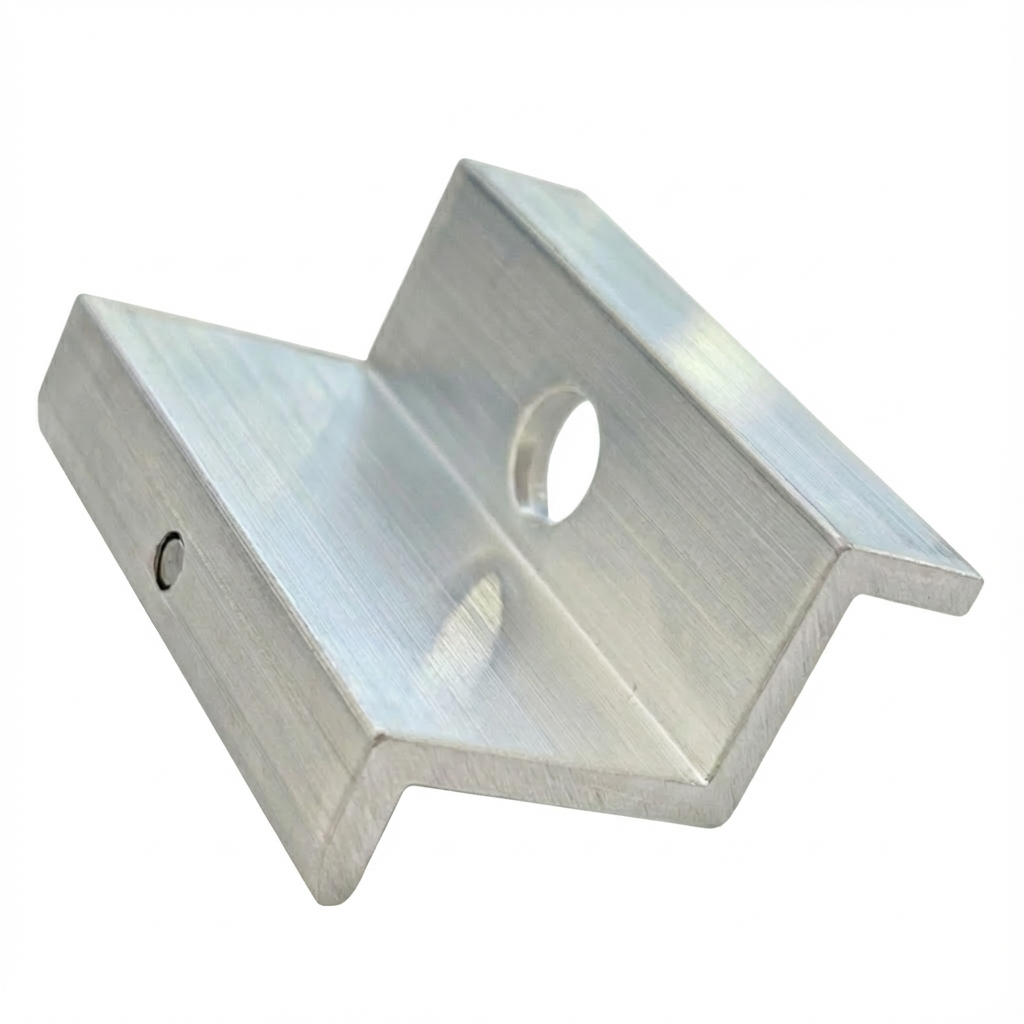

Galinis suspaudimo laikiklis H30 su įžeminimo kaiščiu

Galinis suspaudimo laikiklis H30 su įžeminimo kaiščiu – tai profesionalus montavimo elementas, skirtas fotovoltinių modulių su 30 mm aukščio rėmeliu tvirtinimui. Pagamintas iš aukštos kokybės aliuminio lydinio 6063-T66, užtikrina patvarų ir saugų saulės baterijų tvirtinimą ant laikančiosios konstrukcijos. Elemento paviršius lieka neapdorotas, be papildomų apsauginių dangų, todėl galima tiksliai ir patikimai išlyginti potencialus tarp sistemos elementų.

Išskirtinė šio laikiklio savybė – integruotas įžeminimo kaištis, kuris leidžia greitai ir efektyviai išlyginti potencialus tarp fotovoltinio modulio ir laikančiosios konstrukcijos. Veržlę užsukant, kaištis prasiskverbia pro anoduotą rėmelio sluoksnį, užtikrindamas jungties tęstinumą. Toks sprendimas ne tik palengvina montavimą – panaikindamas papildomų įžeminimo poveržlių naudojimo poreikį – bet ir žymiai sutrumpina įrengimo laiką bei siūlo aukštą visos sistemos saugumo ir efektyvumo lygį.

Šis inovatyvus sprendimas palaiko žaiboapsaugos ir įtampos apsaugos sistemas, ypač naudingos fotovoltinėse sistemose. Galinis laikiklis su įžeminimo kaiščiu idealiai tinka atskirai montuojamoms plokštėms arba kraštinėse pozicijose eilėje.

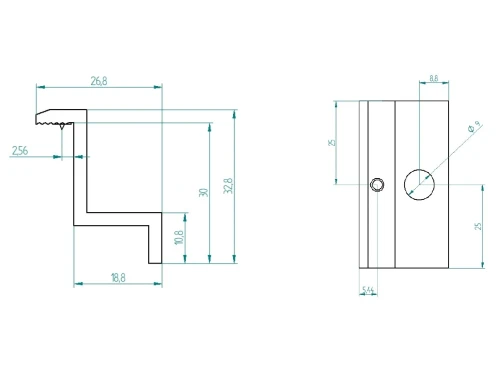

Techniniai duomenys

Modulio rėmelio aukštis: 30 mm

Bendras aukštis: 32,8 mm

Montavimo angos skersmuo: 9 mm (M8)

Medžiaga: aliuminis EN AW 6060

Apdaila: neapdorota

Rekomenduojamas veržimo momentas: vertė priklauso nuo PV modulio gamintojo dokumentacijos.

Naudojami varžtai: M8

Pritaikymas Galinis suspaudimo laikiklis – svarbus tvirtinimo elementas saulės modulių sistemose, skirtas kraštinių plokščių eilėje tvirtinimui prie aliuminio profilio. Produktas skirtas saulės modulių montavimui ant plokščių ir nuožulnių stogų. Naudokite galinį laikiką plokščių tvirtinimui kiekvienos eilės pradžioje ir pabaigoje. Tarp gretimų plokščių eilėje reikia naudoti vidurinius laikiklius.

Suderinamumas

Aliuminio profiliai, pritaikyti šešiakampiams varžtams

Aliuminio profiliai T tipo varžtams

Trapecinio profilio profiliai trapecinio skardos stogams

Privalumai

Aukštos kokybės medžiaga – pagaminta iš aliuminio EN AW 6060, pasižymi dideliu atsparumu atmosferos poveikiui.

Ilgaamžiškumas – aukšta gamybos kokybė garantuoja patvarų fotovoltinių plokščių konstrukcijos tvirtinimą.

Atsparumas korozijai – atspari išorinių veiksnių poveikiui ir korozijai.

Mechaninis stiprumas – atspari smūgiams ir mechaniniams pažeidimams.

Integruotas įžeminimas – įžeminimo kaištis panaikina įžeminimo poveržlių naudojimo poreikį, todėl sutrumpėja laikas ir padidėja montavimo patogumas.

Potencialų išlyginimas – užtikrina elektrinės sąlyčio tęstinumą tarp modulio ir laikančiosios konstrukcijos.

Ideali atskiroms plokštėms – puikus sprendimas moduliams, montuojamiems atskirai arba kraštinėse pozicijose eilėje.

Montavimo nurodymai

Pritvirtinkite laikiką prie montavimo bėgelio naudodami slankiąją įvorę ir M8 varžtą.

Patalpinkite kraštinę fotovoltinę plokštę laikiklio zonoje, įsitikindami, kad įžeminimo kaištis liečia modulio rėmelį.

Užsukite varžtą pagal PV modulio gamintojo rekomendacijas.

Kiekvienai plokščių eilei reikia mažiausiai keturių galinių laikikių – dviejų pradžioje, dviejų pabaigoje.

Nenaudokite anoduotų ar lakuotų galinių laikikių su kaiščiu. Tokiu atveju naudokite galinį laikiką be kaišto ir specialią kontaktinę plokštelę, montuojamą tarp plokštės rėmelio ir aliuminio profilio.

Pakuotės turinys Galinis suspaudimo laikiklis H30 su įžeminimo kaiščiu. Dėmesio: varžtus, veržles ir slankiąsias įvores reikia įsigyti atskirai.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Techniniai duomenys

Spaustuko tipas	Kraštinė
Panelės storis [mm]	30
Spalva	Sidabrinė
Įžeminimo kaištis	Taip
Papildoma įranga	Be priedų
