Vidutinė spaustuvė H8 L50 - žema - neapdorota su įžeminimo kaiščiu
prekės nėra
pridėti į norų sąrašą
Aprašymas

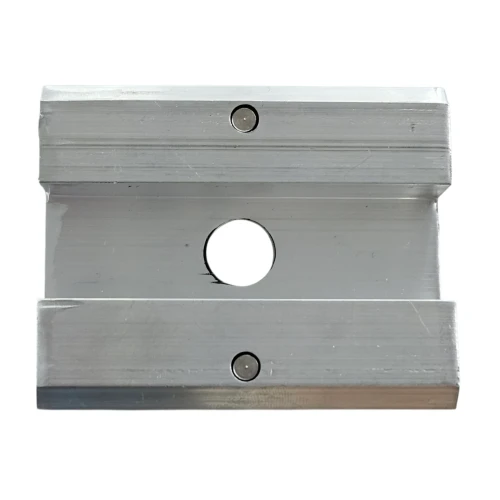

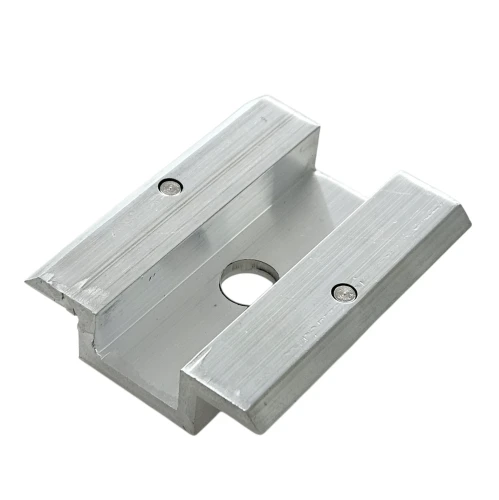

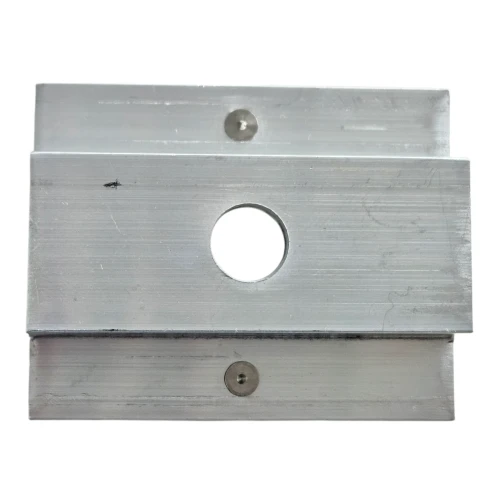

Vidurinis spaustukas H8 - neapdorotas su įžeminimo kaiščiu
Vidurinis prispaudžiamasis spaustukas H8 su įžeminimo kaiščiu yra profesionalus montavimo elementas, skirtas fotovoltinių modulių su rėmelio aukščiu nuo 30 mm ir daugiau tvirtinimui. Pagamintas iš aukštos kokybės aliuminio lydinio 6063-T66, užtikrina patvarų ir saugų saulės modulių tvirtinimą ant laikančiosios konstrukcijos. Elemento paviršius lieka neapdorotas, be papildomų apsauginių dangų, kas leidžia tikslų ir patikimą potencialų išlyginimą tarp sistemos elementų.
Išskirtinė šio spaustuko savybė yra du integruoti įžeminimo kaiščiai – po vieną kiekvienai pusei – kurie leidžia greitai ir efektyviai išlyginti potencialus tarp gretimų fotovoltinių modulių, prasiskverbiant pro jų anodizuotą sluoksnį veržlės užveržimo metu. Toks sprendimas ne tik palengvina montavimą, pašalindamas papildomų įžeminimo poveržlių naudojimo būtinybę, bet ir žymiai sutrumpina įrengimo laiką, užtikrindamas aukštą visos sistemos saugumo ir efektyvumo lygį.
Tai inovatyvus sprendimas, palaikantis žaibosaugos ir įtampos apsaugos sistemas, ypač naudingas fotovoltinėse sistemose.

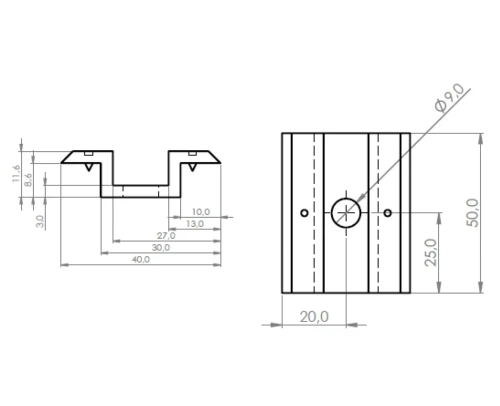

Techniniai duomenys
- Modulio rėmelio aukštis: nuo 30 mm ir daugiau
- Bendras plotis: 40 mm
- Bendras aukštis: 11,6 mm
- Bendras ilgis: 50 mm
- Vidinio kanalo plotis: 14,4 mm
- Montavimo angos skersmuo: 9 mm (M8)
- Medžiaga: aliuminis 6063-T66
- Apdaila: neapdorotas aliuminis
- Rekomenduojamas veržimo momentas: tikslią vertę visada reikia patikrinti modulio gamintojo specifikacijoje
- Naudojami varžtai: M8
Taikymas Vidurinis prispaudžiamasis spaustukas yra svarbus tvirtinimo elementas saulės modulių montavimui – skirtas dviejų gretimų modulių sujungimui ir tvirtinimui prie aliuminio profilio. Gaminys skirtas saulės modulių montavimui ant plokščių ir nuožulnių stogų. Naudokite vidurinius spaustukus tarp gretimų modulių eilėje. Kraštinių modulių (eilių galuose) tvirtinimui reikia naudoti šoninius spaustukus.
Suderinamumas
- Aliuminio profiliai, pritaikyti šešiakampiams varžtams
- Aliuminio profiliai T tipo varžtams
- Trapecinio profilio bėgiai trapeciniams stogams
Privalumai
- Aukštos kokybės medžiaga – pagaminta iš aliuminio 6063-T66, pasižymi dideliu atsparumu atmosferos poveikiui.
- Ilgaamžiškumas – aukšta gamybos kokybė garantuoja patvarų fotovoltinių modulių konstrukcijos tvirtinimą.
- Atsparumas korozijai – atspari išorinių veiksnių poveikiui ir korozijai.
- Mechaninis stiprumas – atspari smūgiams ir mechaniniams pažeidimams.
- Patikimas laidumas – specialiai suprojektuoti kaiščiai prasiskverbia pro modulių anodizuotą dangą, užtikrindami saugų potencialų išlyginimą be įžeminimo poveržlių naudojimo.
- Potencialų išlyginimas – užtikrina laidumo tęstinumą tarp modulių ir laikančiosios konstrukcijos.
- Rifliuotas paviršius – dantytieji prispaudimo kraštai užtikrina tvirtą laikymą ir apsaugo nuo modulių slydimo.
Montavimo patarimai
- Pritvirtinkite spaustuko prie montavimo bėgio naudodami slankiąją įvorę ir M8 varžtą.
- Įdėkite du gretimu fotovoltinių modulius į spaustuko zoną, įsitikindami, kad įžeminimo kaiščiai kontaktuoja su abiejų modulių rėmeliais.
- Užveržkite varžtą – patikrinkite modulio gamintojo specifikaciją – ji nurodo optimalią veržimo jėgą.
Pakuotės turinys Vidurinis prispaudžiamasis spaustukas H8 su įžeminimo kaiščiu. Dėmesio: varžtus, veržles ir slankiąsias įvores reikia įsigyti atskirai.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Techniniai duomenys
| Spaustuko tipas | Vidurinė |
| Panelės storis [mm] | 30-45 |
| Spalva | Sidabrinė |
| Įžeminimo kaištis | Taip |
| Papildoma įranga | Be priedų |
