H30 juodos spalvos anoduotas šoninis gnybtas – PV galinis gnybtas L50

Prieinamumas: Sandėlyje (didelis kiekis)

Pristatymas per: 7 Darbo dienos

Svoris: 0.02 kg

Kaina/ vnt.: 0,34 € 0.34

įsk. 21% PVM, be pristatymo išlaidų

Kaina be PVM/ vnt.: (0,28 €)

be 21% PVM, be pristatymo išlaidų

* Pakuotės Parinktys:

Vnt.:
Pakuotė: 250 vienetų:
Pakuotė: 5000 vienetų:
Pakuotė: 10000 vienetų:

kiekis vnt.

Iš viso:

prekės nėra

pridėti į norų sąrašą

* - Privalomas laukas

Įvertinimas:

Pardavėjas: -

Prekės kodas: PV-03-02

rekomenduoti draugui

Aprašymas

H30 juodos spalvos anoduotas šoninis gnybtas – PV galinis gnybtas L50

Šoninis (galinis) gnybtas H30 skirtas fotovoltinių (saulės) panelių išoriniam kraštui tvirtinti, kai rėmelio storis yra 30 mm. Pagamintas iš aliuminio 6060 su juodu anodavimu, kuris padidina atsparumą korozijai ir suteikia instaliacijai estetišką išvaizdą.

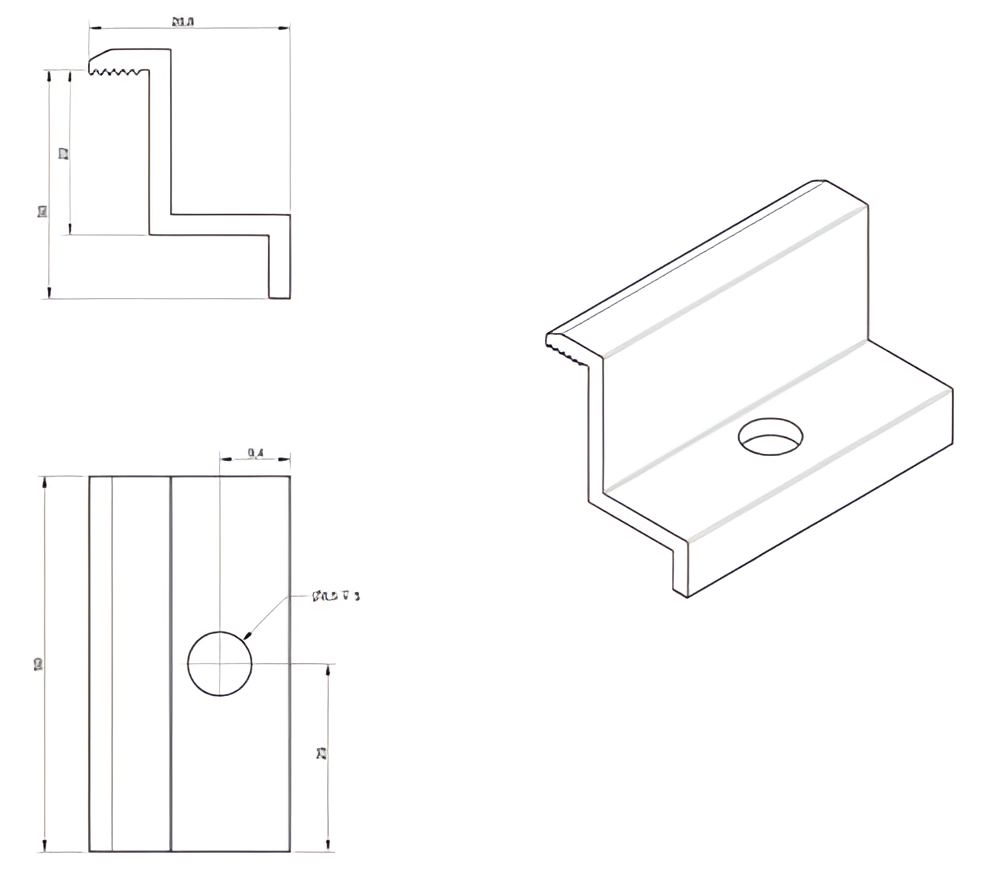

H30 šoninio gnybto techninis brėžinys – matmenų projekcijos ir izometrinis vaizdas

Naudojimas ir montavimas

Šoninis gnybtas naudojamas kaip galinis elementas fotovoltinių modulių eilių kraštuose — tiek ant plokščių stogų, tiek ant nuožulnių stogų. Paneliams tarpusavyje tvirtinti reikia naudoti centrinius gnybtus. Komplekte yra tik aliuminis gnybtas — varžtą ir veržlę reikia įsigyti atskirai.

Suderinamumas su montavimo bėgiais

Aliuminio bėgiai su šešiakampiu varžtu

Aliuminio bėgiai su T formos varžtu

Trapecinio profilio bėgiai stogams iš trapecinės skardos

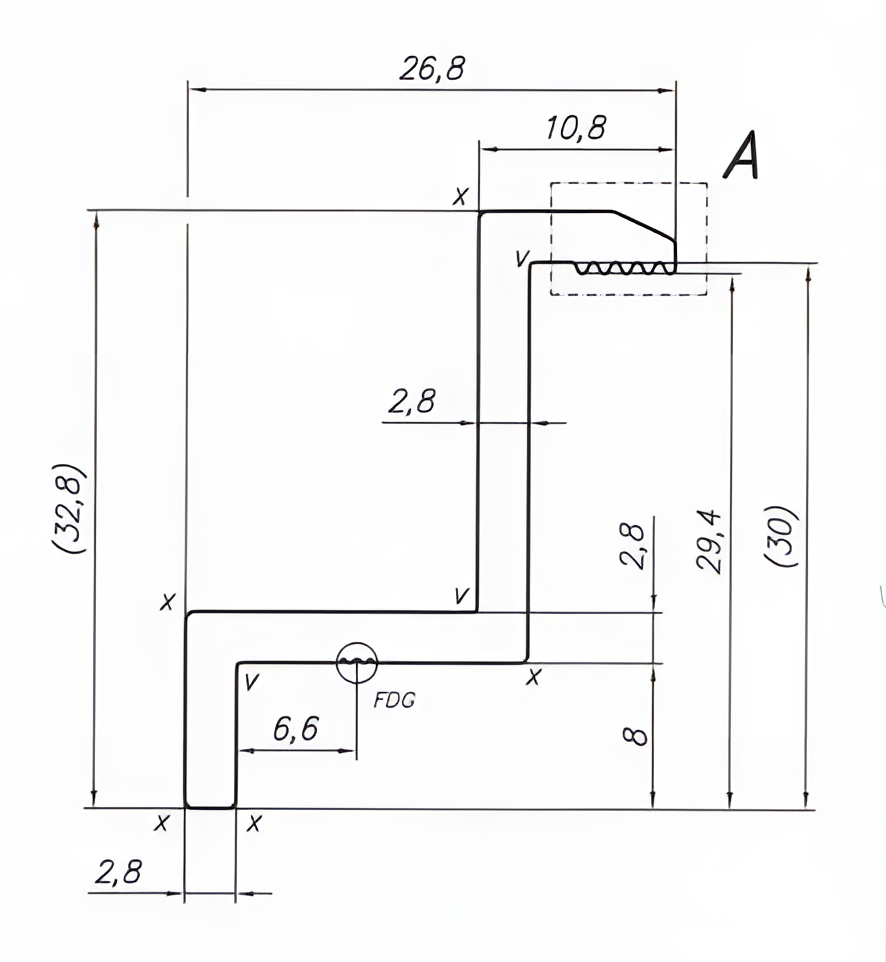

H30 šoninio gnybto profilio matmenų brėžinys – skerspjūvis su detaliais matmenimis

Matmenys ir techniniai parametrai

Plotis: 26,8 mm

Bendras aukštis: 32,8 mm

Darbinis aukštis (H): 30 mm

Ilgis: 50 mm

Montavimo skylė: Ø8,5 mm (M8 varžtui)

Sienelės storis: 2,8 mm

Medžiaga: aliuminis 6060

Danga: juodas anodavimas

Spalva: juoda

Imbusinio varžto DIN 912 pasirinkimas

Profilio tipas	Varžto dydis
T formos profilis	M8x20
Šešiakampis profilis	M8x20
Trapecinis tiltelis (su įdėklu)	M8x20
Trapecinis tiltelis (su šešiakampiu varžtu)	M8x20

Rekomenduojamą priveržimo momentą reikia parinkti pagal fotovoltinių panelių gamintojo rekomendacijas.

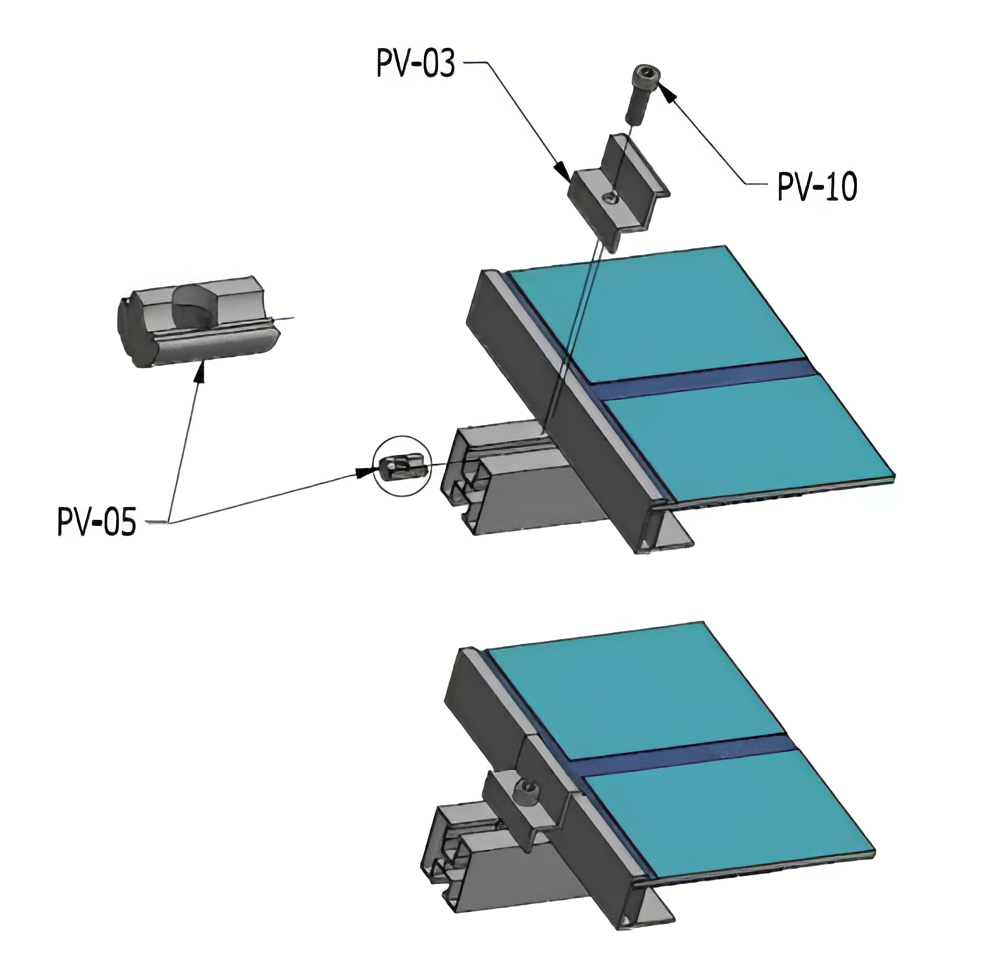

Šoninio gnybto montavimo schema su slankiu įdėklu ir varžtu ant aliuminio profilio

Montavimo schemoje pavaizduotas šoninio gnybto tvirtinimo būdas ant aliuminio profilio, naudojant slankų įdėklą ir imbusinį varžtą. Gnybtas prispaudžia fotovoltinio modulio kraštą, užtikrindamas stabilų ir saugų tvirtinimą.

Slankių įdėklų ir varžtų montavimo ant fotovoltinės sistemos aliuminio profilio instrukcija

Techniniai duomenys

Spaustuko tipas	Kraštinė
Panelės storis [mm]	30
Spalva	Juoda
Įžeminimo kaištis	Ne
Papildoma įranga	Be priedų
