Aliuminio PV montavimo profilis 40×40 mm / 625 cm – šešiabriauniams M10 varžtams

Prieinamumas: Sandėlyje (didelis kiekis)

Pristatymas per: 7 Darbo dienos

Svoris: 4.92 kg

Kaina/ vnt.: 38,95 € 38.95

įsk. 21% PVM, be pristatymo išlaidų

Kaina be PVM/ vnt.: (32,19 €)

be 21% PVM, be pristatymo išlaidų

* Pakuočių variantai::

Vnt:
Paketas: 16 vienetų:
Paketas: 174 vienetų:
Paketas: 348 vienetų:

kiekis vnt.

Iš viso:

prekės nėra

pridėti į norų sąrašą

* - Privalomas laukas

Įvertinimas:

Pardavėjas: -

Prekės kodas: PV-01-02

rekomenduoti draugui

Aprašymas

Aliuminio PV montavimo profilis 40×40 mm / 625 cm – šešiabriauniams M10 varžtams

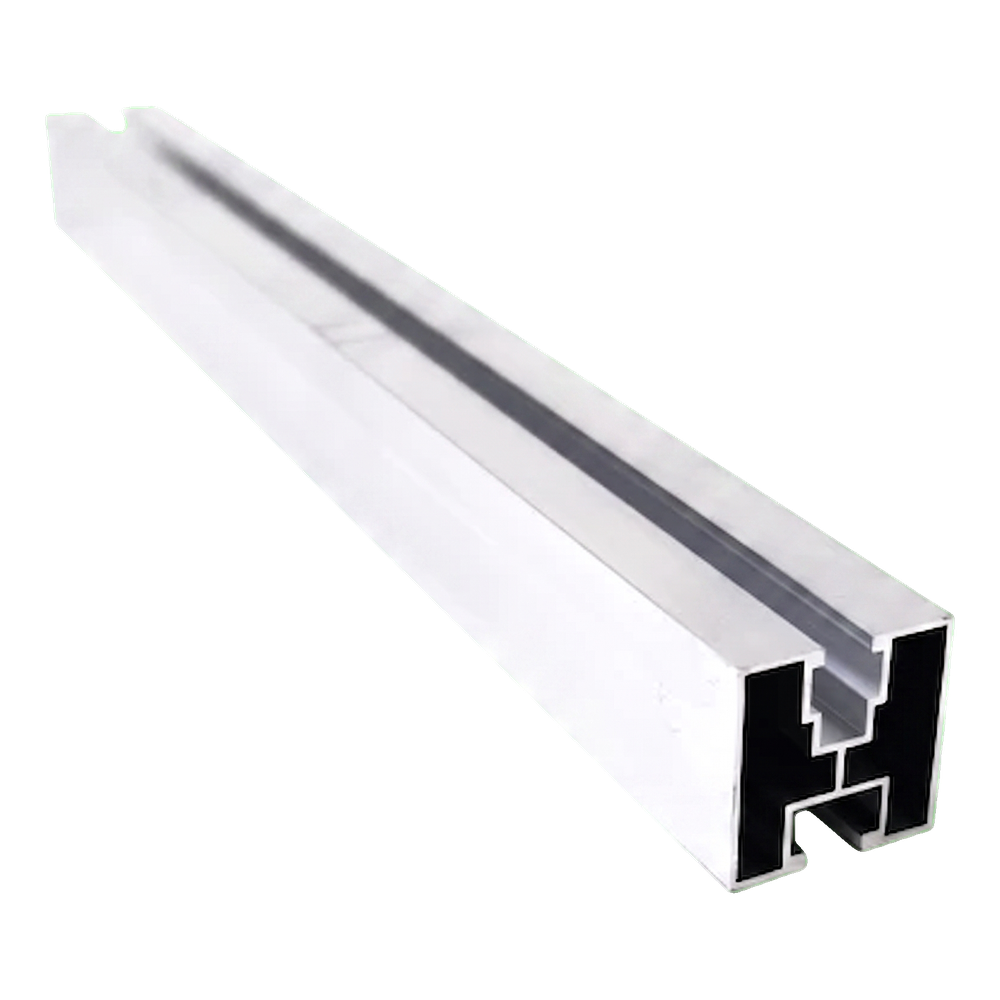

Aliuminio montavimo profilis 40×40 mm su dviem bėgio kanalais – perspektyvinis vaizdas

PV montavimo profilis 40×40 mm, kurio ilgis 625 cm, yra pagrindinis nuožulnių stogų fotovoltinių sistemų laikančiosios konstrukcijos elementas. Pagamintas iš 6060 aliuminio lydinio, jis derina mažą savo svorį su gera mechanine atspara ir aukštu atsparumu korozijai. Dviejų kanalų skerspjūvio konstrukcija — su viršutiniu bėgio kanalu modulių gnybtams tvirtinti bei apatiniu kanalu jungimui su stogo kabliais, adapteriais ar trikampiais — leidžia greitai ir patikimai sumontuoti visą sistemą. Profilis pritaikytas šešiabriauniams M10 DIN 933 varžtams apatiniame kanale bei kvadratinėms M8 veržlėms viršutiniame kanale, tai užtikrina suderinamumą su populiariais rinkoje esančiais vidiniais ir galiniais gnybtais.

Pagrindiniai privalumai montuotojui

Dviejų kanalų 40×40 mm skerspjūvis leidžia nepriklausomai tvirtinti PV modulius (viršutinis kanalas) ir stogo pokonstrukciją (apatinis kanalas)

6060 aliuminis užtikrina atsparumą korozijai ir atmosferos poveikiui — profilis taip pat prieinamas juodai anoduotos versijos, siekiant didesnės apsaugos ir estetikos

Ilgį galima padidinti naudojant atskirai parduodamas profilių jungtis, tai suteikia lankstumo projektuojant bėgių išdėstymą

1,2 mm sienelės storis ir vos 0,82 kg/m masė sumažina apkrovą stogo konstrukcijai

6060 aliuminio lydinys tinka anodavimui, suteikdamas papildomą apsaugą ir dekoratyvią paviršiaus apdailą

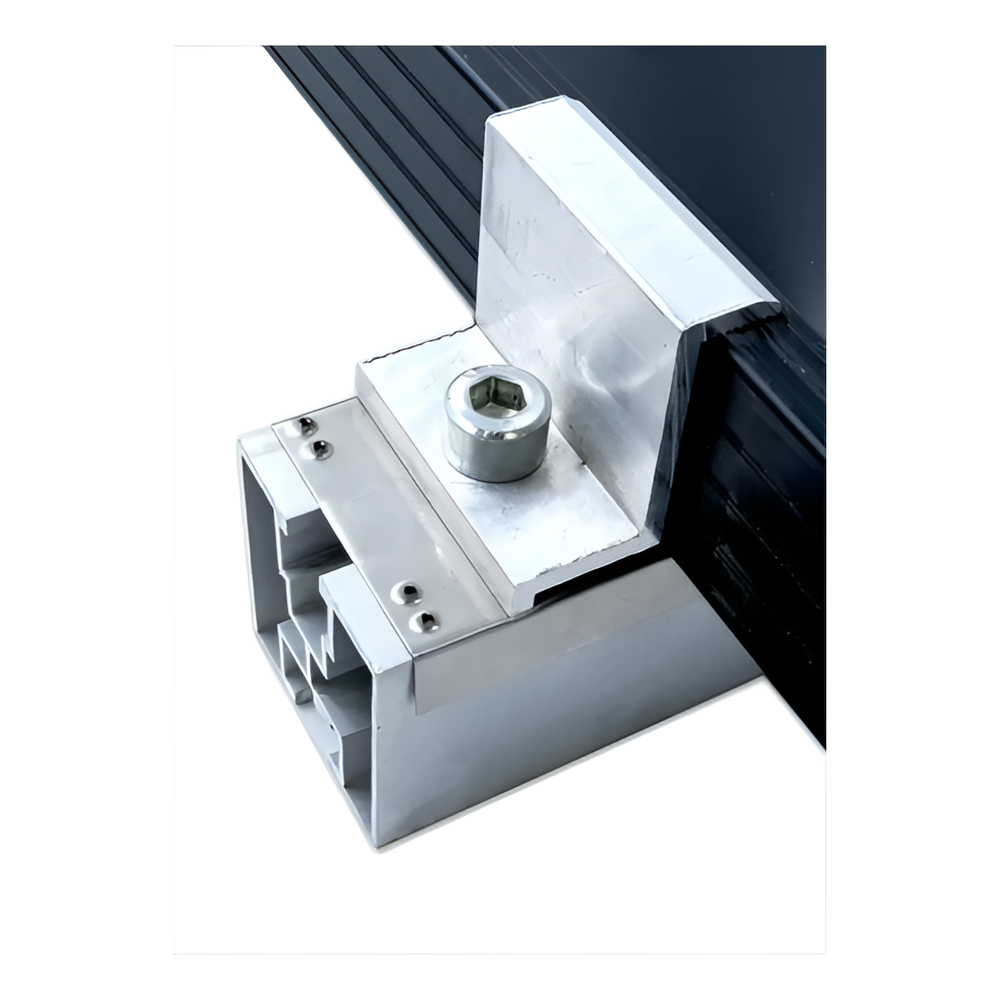

Aliuminio profilis 40×40 su sumontuotu galiniu gnybtu – tvirtinimo detalės vaizdas

Profilis puikiai tinka kaip laikantysis bėgis montavimo sistemose ant nuožulnių stogų, dengtų skardos čerpėmis, trapecinio profilio skarda ir kitomis dangomis. Viršutinis bėgio kanalas priima vidinius ir galinius gnybtus, kurie tiesiogiai prispaudžia fotovoltinio modulio rėmą prie profilio. Apatinis kanalas skirtas jungimui su stogo kabliais arba adapteriais, tvirtinamais prie gegnių. Dėl to visa konstrukcija sudaro stabilią, vėdinamą laikančiąją sistemą, perduodančią vėjo ir sniego apkrovas stogo santvaroms.

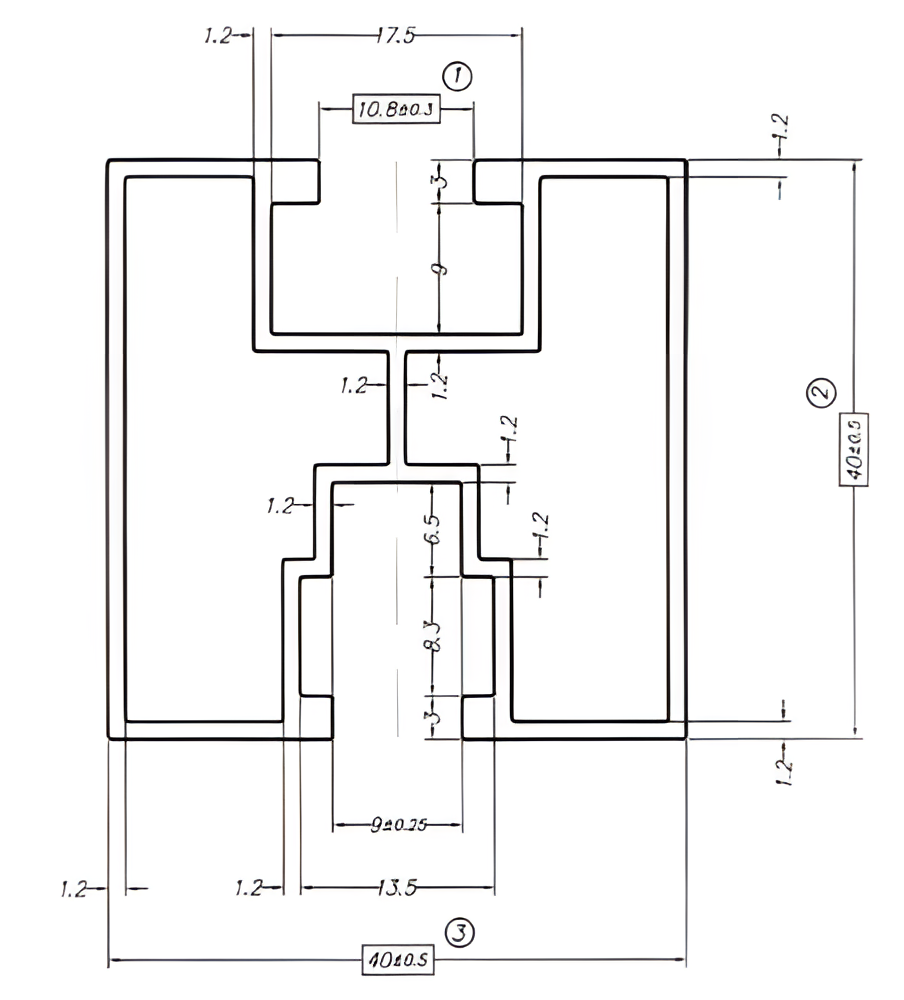

Profilio 40×40 mm skerspjūvio matmenų brėžinys su pažymėtais kanalų ir sienelių matmenimis

Skerspjūvis ir kanalų matmenys

Techninis skerspjūvio brėžinys rodo detalią profilio geometriją. Išoriniai matmenys yra 40 ±0,5 × 40 ±0,5 mm. Viršutinio bėgio kanalo angos plotis yra 10,8 ±0,3 mm ir yra pritaikytas kvadratinėms M8 veržlėms. Apatinio bėgio kanalo angos plotis yra 9 ±0,75 mm, o gylis leidžia įstatyti šešiabriaunį M10 DIN 933 varžtą. Sienelės storis visame profilio perimetre yra 1,2 mm, tai užtikrina tolygų įtempių pasiskirstymą išlaikant mažą masę.

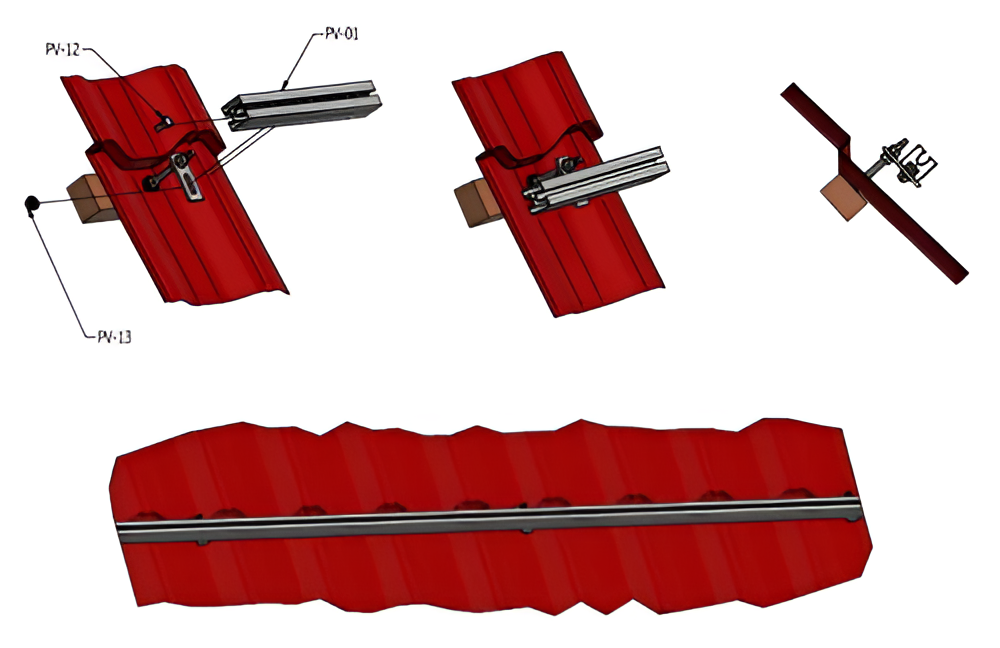

Profilio montavimo ant nuožulnaus stogo su stogo kabliais ir gnybtais schema – 3D vaizdas

Vaizdo įrašas, pristatantis montavimo sistemą su aliuminiu PV profiliu

Vaizdo įrašas, pristatantis profilio montavimą ant stogo konstrukcijos

Vaizdo įrašas, pristatantis profilio panaudojimą fotovoltinėje sistemoje

Matmenys

Skerspjūvis (plotis × aukštis)	40 × 40 mm (±0,5 mm)
Ilgis	625 cm
Sienelės storis	1,2 mm
Masė vienam metrui	0,82 kg
Viršutinio kanalo angos plotis	10,8 ±0,3 mm
Apatinio kanalo angos plotis	9 ±0,75 mm

Medžiaga ir apdaila

Medžiaga / lydinys	aliuminio lydinys 6060
Paviršiaus apdaila	neapdorotas (juodai anoduota versija parduodama atskirai)

Montavimas ir suderinamumas

Montavimo kanalas / griovelio tipas	dvigubas — viršutinis (PV modulių gnybtai) + apatinis (stogo kabliai / adapteriai)
Suderinami varžtai	viršutinis kanalas: kvadratinė veržlė M8; apatinis kanalas: šešiabriaunis varžtas M10 DIN 933
Stogo / pagrindo tipas	nuožulnūs stogai — skardos čerpės, trapecinio profilio skarda ir kitos dangos su pokonstrukcija ant kablių ar adapterių
Jungimo būdas	profilių jungtys (parduodamos atskirai), leidžiančios prailginti bėgį

Kiti parametrai

Anoduota versija	taip — prieinama juodai anoduoto varianto
Pristatymas	FTL (pilnas sunkvežimis)

Techniniai duomenys

Profilis [mm]	40×40
Griovelio tipas	Šešiakampiam varžtui
Paviršiaus apdaila	Natūralus
Ilgis [mm]	6250

Saugumas (GPSR)
