Aliuminio montavimo profilis PV 40×40 mm – 665 cm bėgelis M10 varžtams

Prieinamumas: Sandėlyje (didelis kiekis)

Pristatymas per: 7 Darbo dienos

Svoris: 5.467 kg

Kaina/ vnt.: 41,45 € 41.45

įsk. 21% PVM, be pristatymo išlaidų

Kaina be PVM/ vnt.: (34,26 €)

be 21% PVM, be pristatymo išlaidų

* Pakuočių variantai::

Vnt:
Paketas: 16 vienetų:
Paketas: 174 vienetų:
Paketas: 348 vienetų:

kiekis vnt.

Iš viso:

prekės nėra

pridėti į norų sąrašą

* - Privalomas laukas

Įvertinimas:

Pardavėjas: -

Prekės kodas: PV-01-01

rekomenduoti draugui

Aprašymas

Profil aluminiowy montażowy PV 40×40 mm – szyna 665 cm na śruby M10

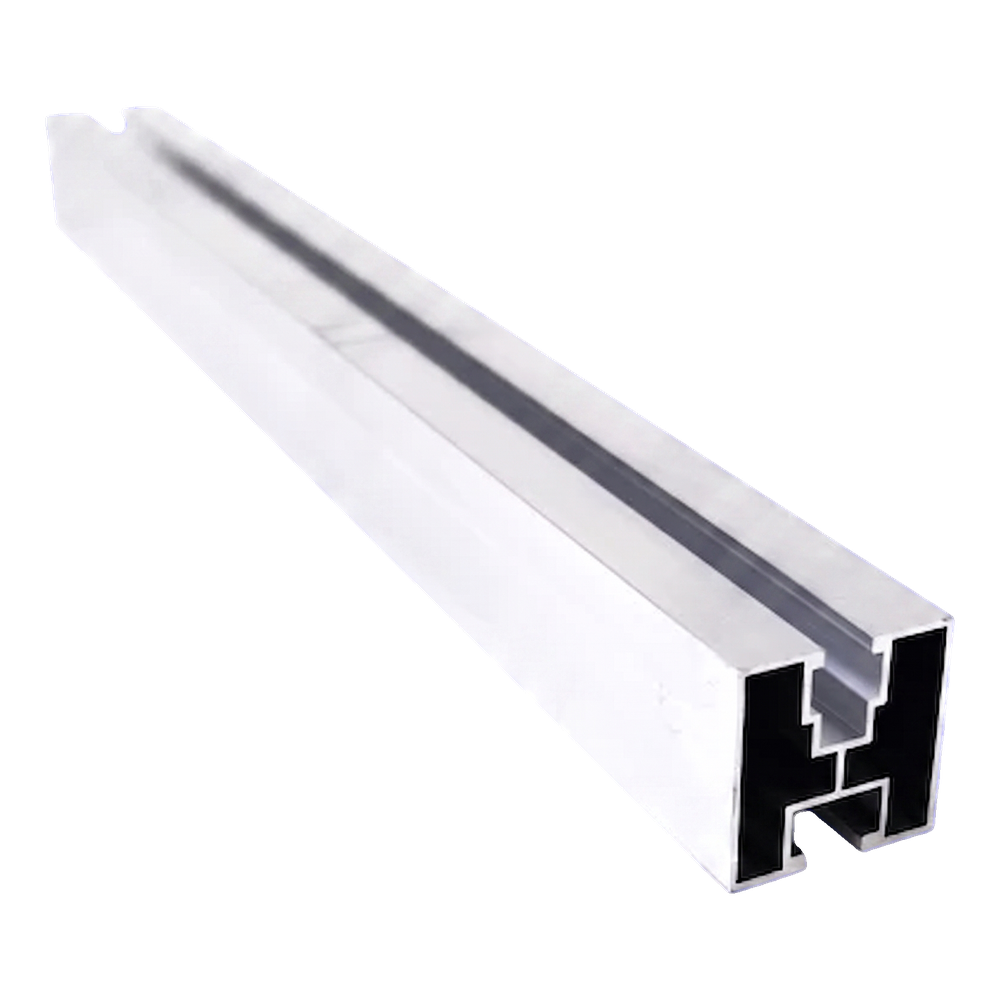

Aliuminio montavimo profilis 40x40 mm su dviem bėgelio kanalais

Montavimo profilis 40x40 mm, kurio ilgis 665 cm, yra pagrindinis laikančiosios konstrukcijos elementas fotovoltiniams moduliams. Pagamintas iš aliuminio 6060, jis sujungia mažą savąją masę su geru mechaniniu atsparumu ir visišku atsparumu korozijai. Dviejų kanalų skerspjūvio konstrukcija — su viršutiniu kanalu panelių tvirtinimo klemoms ir apatiniu kanalu jungimui su stogo kabliais, adapteriais ar trikampiais — leidžia sukurti pilną poblėgį naudojant vieną profilį. Montavimas pagrįstas šešiabriauniais M10 DIN 933 varžtais apatiniame kanale bei kvadratinėmis M8 veržlėmis viršutiniame kanale, kas eliminuoja gręžimo poreikį ir pagreitina darbus ant stogo. Profilis taip pat prieinamas juodai anoduotos versijos, o jo ilgį galima padidinti naudojant atskirai parduodamas profilių jungtis.

Pagrindiniai privalumai montavimo komandoms

Dviejų kanalų 40x40 mm skerspjūvis leidžia vienu metu tvirtinti klemas ir jungti prie pokonstrukcijos

Suderinamumas su šešiabriauniais M10 DIN 933 varžtais ir kvadratinėmis M8 veržlėmis — standartiniai jungiamieji elementai

Korozijai atsparus aliuminis 6060, tinkamas anodavimui ir užtikrinantis ilgaamžiškumą lauko sąlygomis

Galimybė jungti profilius į ilgesnius atkarpas naudojant specialias jungtis

1,2 mm sienelės storis esant vos 0,82 kg/m masei — lengva konstrukcija, palengvinanti transportavimą ant stogo

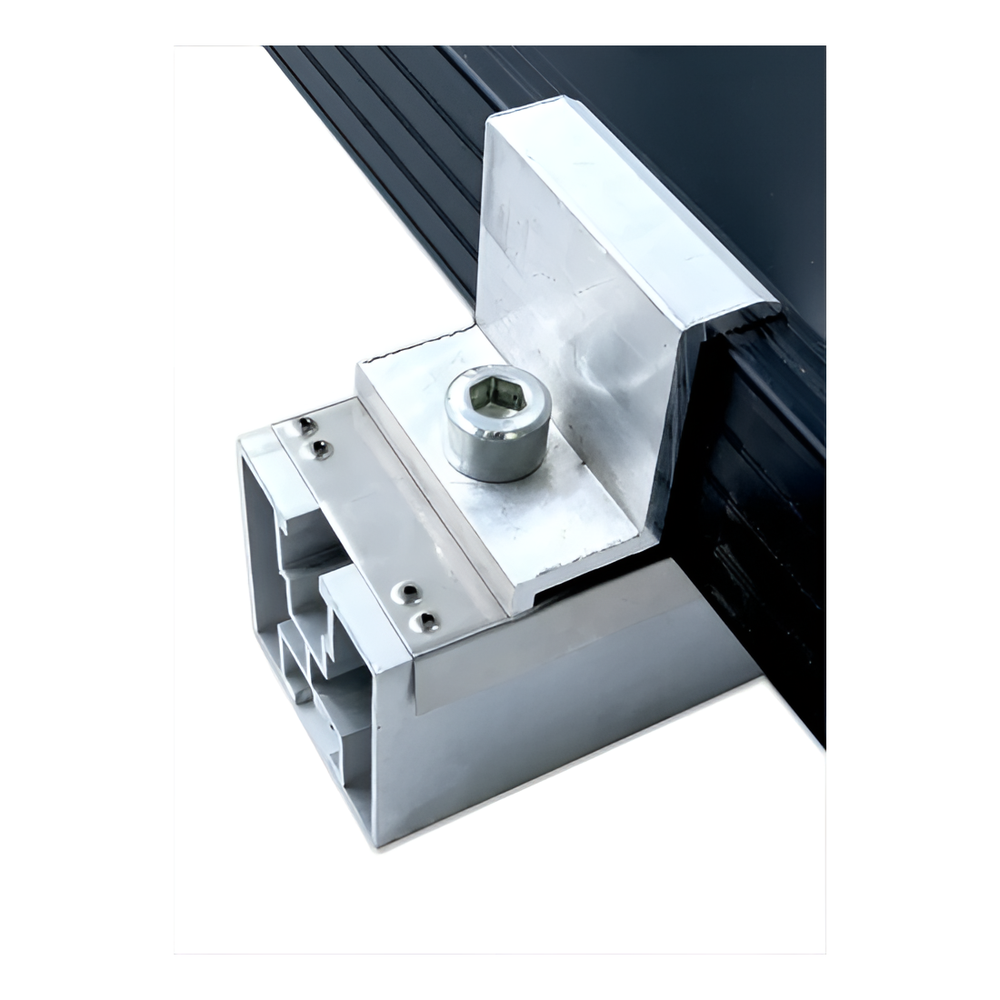

Klema, pritvirtinta viršutiniame aliuminio profilio 40x40 mm kanale — montavimo detalė

Viršutinis bėgelio kanalas su 10,8 mm pločio grioveliu priima kvadratines M8 veržles, skirtas šoninių ir vidurinių klemų tvirtinimui. Dėl to fotovoltiniai paneliai gali būti pozicionuojami bet kurioje profilio vietoje — be gręžimo ir be papildomų adapterių. Apatinis kanalas su 9 mm anga dirba kartu su šešiabriauniais M10 varžtais, kuriais profilis jungiamas su stogo kabliais ar kitais pokonstrukcijos elementais. Tokia konfigūracija leidžia visą sistemą pilnai reguliuoti ir tiksliai nustatyti profilio padėtį stogo šlaito atžvilgiu.

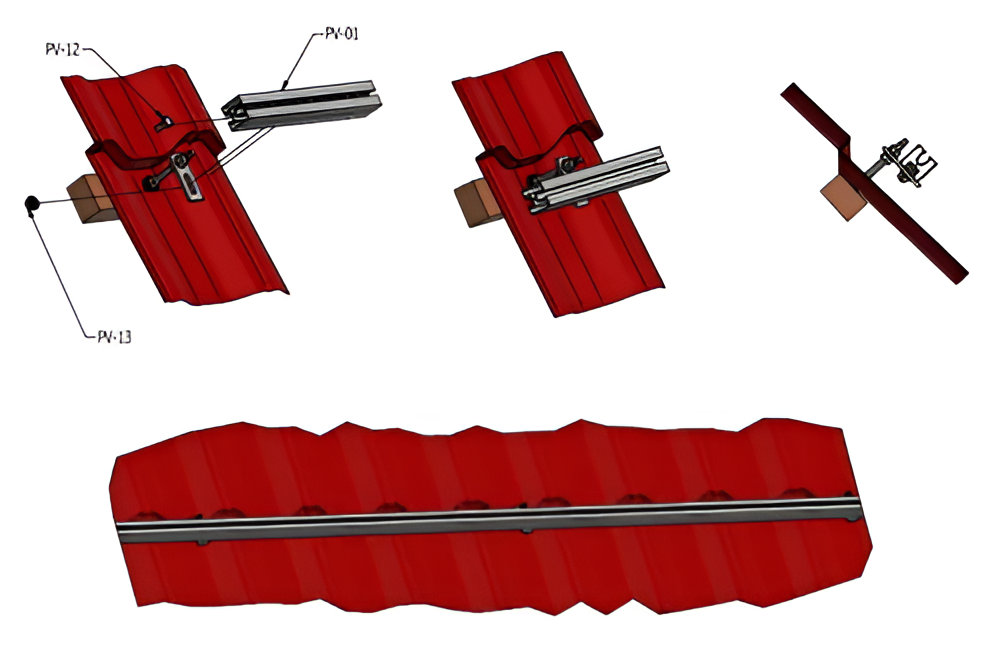

Aliuminio profilio montavimo schema ant stogo, dengto skardos čerpėmis, su kabliais ir klemomis

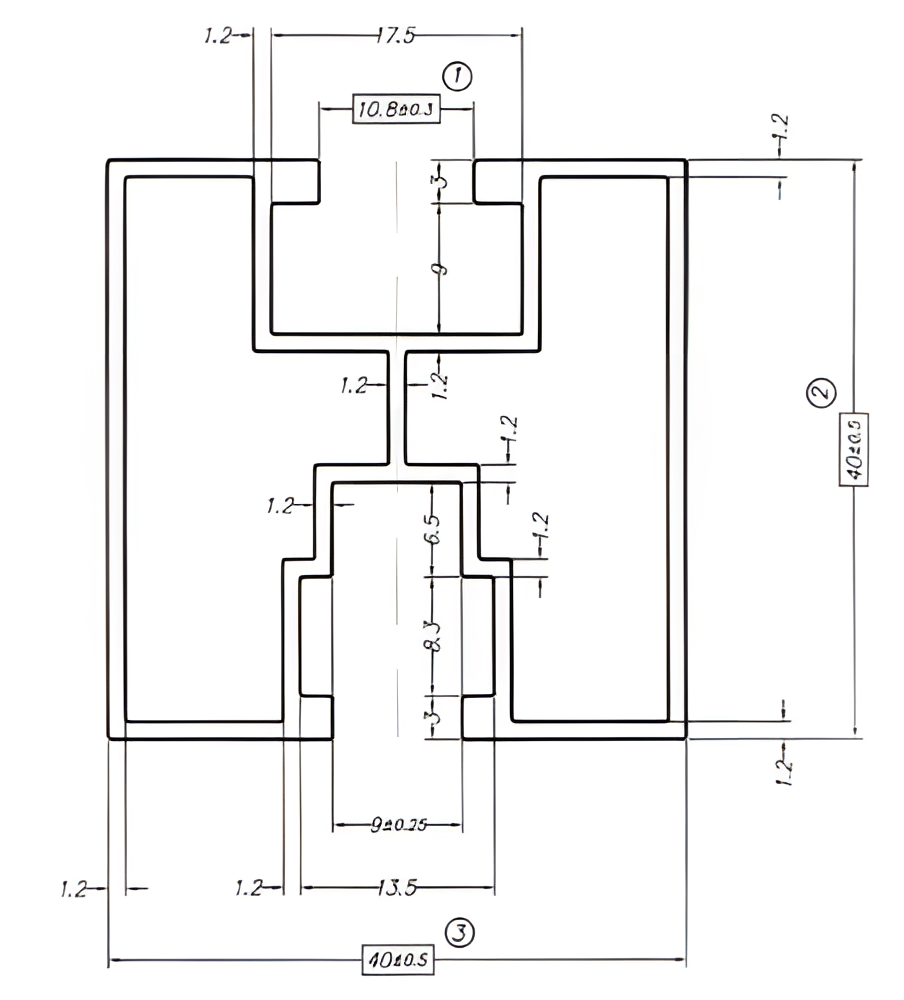

Techninis 40x40 mm profilio skerspjūvio brėžinys su kanalų matmenimis ir sienelių storiu

Vaizdo įrašas, pristatantis aliuminio montavimo profilį 40x40 mm

Vaizdo įrašas, pristatantis PV montavimo profilio panaudojimą

Vaizdo įrašas, pristatantis fotovoltinės konstrukcijos montavimą su aliuminio profiliu

Matmenys

Skerspjūvis (plotis x aukštis)	40 x 40 mm (tolerancija +/-0,5 mm)
Ilgis	665 cm
Sienelės storis	1,2 mm
Masė vienam metrui	0,82 kg
Viršutinio kanalo griovelio plotis	10,8 mm (tolerancija +/-0,3 mm)
Apatinio kanalo griovelio plotis	9 mm (tolerancija +/-0,75 mm)

Medžiaga ir apdaila

Medžiaga / lydinys	aliuminis 6060
Paviršiaus apdaila	žalias (neapdorotas) (juodai anoduota versija parduodama atskirai)
Spalva	sidabrinė (natūrali)

Montavimas ir suderinamumas

Montavimo kanalas / griovelio tipas	viršutinis — PV klemos; apatinis — kabliai, adapteriai, trikampiai
Suderinami varžtai	viršutinis kanalas: kvadratinė M8 veržlė; apatinis kanalas: šešiabriaunis M10 DIN 933 varžtas
Stogo / pagrindo tipas	nuožulnūs stogai — skardos čerpės, trapecinė skarda ir kiti (su atitinkamais kabliais)
Jungimo būdas	profilių jungtys (parduodamos atskirai)

Kiti parametrai

Anoduota versija	taip (juoda, parduodama atskirai)
Pristatymas	FTL (pilna sunkvežimio krova)

Techniniai duomenys

Profilis [mm]	40×40
Griovelio tipas	Šešiakampiam varžtui
Paviršiaus apdaila	Natūralus
Ilgis [mm]	6650
